Sgrion màil LED: faic mion-fhiosrachadh sgrion màil LED

Tha feartan cleachdaidh an scrion màil a ’dearbhadh gum bu chòir na feartan aige“ coltas brèagha, solas agus stàladh so-ghiùlain, càileachd seasmhach agus earbsach ”, gu sònraichte an duilgheadas stàlaidh, tha iad an-aghaidh cleachdadh fad-ùine agus a-rithist. Is e am fear eile ùr-ghnàthachadh , a dh ’aindeoin iarrtas ùr margaidh a’ mhàil, ùr-ghnàthachadh gun samhail a bhith agad.

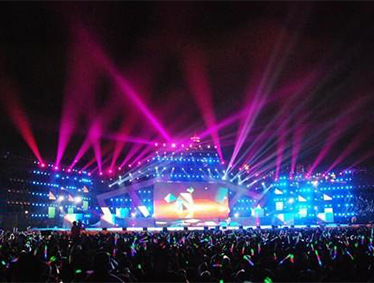

Anns na bliadhnachan mu dheireadh, ge bith an e taisbeanaidhean measgachadh Tbh no fìor thaisbeanaidhean ann an taighean-cluiche, gus iomadachd agus eadar-dhealachadh buaidh an àrd-ùrlair a nochdadh, tha àireamh mhòr de scrionaichean LED air an cleachdadh ann an cùl-raon an àrd-ùrlair. Gus leigeil leat tuigse nas fheàrr fhaighinn air na dealbhadh àrd-ùrlar le taisbeanadh LED (ris an canar gu tric scrion màil sa ghnìomhachas), na leanas dhut mìneachadh mionaideach a dhèanamh air an eòlas buntainneach air scrion màil LED.

Dealbhadh àrd-ùrlar le feartan taisbeanaidh LED

Tha eadar-dhealachaidhean mòra ann an structar agus cumadh siostam air scrion taisbeanaidh LED airson measgachadh taisbeanaidh dannsa (ris an canar gu tric scrion màil sa ghnìomhachas) agus scrion taisbeanaidh LED stàladh stèidhichte traidiseanta (ris an canar gu tric scrion innleadaireachd sa ghnìomhachas). Tha scrion taisbeanaidh LED airson dannsa a dhèanamh gu ìre mhòr gus coinneachadh ri riatanasan dealbhaidh àrd-ùrlar:

1) Tha grunn bhogsaichean taisbeanaidh air an sgoltadh a-steach do raon taisbeanaidh a tha a ’coinneachadh ri riatanasan dealbhaidh an àrd-ùrlair. Aig an àm seo, is e an raon taisbeanaidh cumanta sa bhogsa 512 mm × 512 mm, 576 mm × 576 mm agus 1 000 mm × 500 mm.

2) Gus stàladh agus disassembly a dhèanamh comasach, feumaidh am bogsa taisbeanaidh a bhith aotrom agus beag; Gus dèanamh cinnteach à càileachd taisbeanaidh agus mionaideachd fuaigheil, feumar neart àrd gu leòr anns a ’bhogsa taisbeanaidh le lùghdachadh leantainneach air an astar picteil taisbeanaidh.Therefore , tha a ’mhargaidh feumail magnesium titanium alloy no stuth fiber carbon air a dhèanamh le structar bogsa taisbeanaidh, ach tha am bogsa iarainn as freagarraiche no alùmanum, mean air mhean ga chuir às.

3) Gus feabhas a thoirt air cruinneas fuaigheil agus èifeachdas disassembly eadar na bogsaichean, mar as trice tha innealan glasaidh luath eadar na bogsaichean, agus tha eadhon mòran de luchd-saothrachaidh cuideachd a ’toirt seachad uidheamachd suidheachaidh eadar na bogsaichean.

4) Gus an aonad sgaoilidh solais LED a dhìon a dh ’fhaodadh a bhith air a mhilleadh le bhith a’ bualadh tro bhith a ’sgaoileadh agus a’ tional gu tric, bidh luchd-saothrachaidh mar as trice a ’cur a-steach pàirt dìon ris an canar masg air beulaibh an aonad sgaoilidh solais LED.

5) Gus dèiligeadh ri riatanasan àrd earbsachd leithid craoladh Tbh, bu chòir gum biodh co-dhiù cùl-taic dùblachaidh dùbailte aig an t-siostam stòr susbaint agus an siostam tar-chuir comharran smachd; Cuideachd airson riatanasan àrd earbsa, tha cuid de luchd-saothrachaidh air structaran ro-cumail suas no structaran ath-chuiridh luath a dhealbhadh. .

Aonad sgaoilidh solais (lampa LED)

Tha taisbeanadh LED na thaisbeanadh air a dhèanamh suas de LED matrix.Because tha cunbhalachd dath an lampa paste bùird math, tha an Angle of view mòr, agus tha a ’bhuaidh measgachadh dath cuideachd fìor mhath, an-dràsta, cha mhòr 100% taisbeanadh LED airson dealbhadh àrd-ùrlar a ’gabhail ris a’ phròiseas trì-ann-aon de phasgan a ’bhùird. Mar sin, chan eil am pàipear seo ach a’ toirt cunntas air na feartan co-cheangailte ris an lampa uachdar, a tha sa mhòr-chuid air a dhèanamh suas de chip, bragan, luaidhe, slige agus a ’lìonadh adhesive. Am meud chip a thathas a’ cleachdadh gu cumanta air an tha margaidh 6 mil (1mil = 0.001in = 0.00254cm), 7mil, 8mil, 9mil, 10mil, 12mil, 14mi, msaa. gnàthach gach raon chip aonad; Air an làimh eile, mar as motha am meud chip, is ann as lugha an sruth dràibhidh gach aonad chip sgìre. Ach, mar a bhios meud a ’chip ag atharrachadh, bidh a neart teirmeach ag atharrachadh cuideachd, agus mar sin bidh an dàimh eadar meud a’ chip agus na tha a dhìth tha dràibheadh ​​gnàthach neo-àbhaisteach fo bhun-stèidh an aon lum inance.In gus dèanamh cinnteach gu bheil soilleireachd àrd, cunbhalachd àrd agus seasmhachd àrd an lampa bùird, bidh an taghadh stuth chip na obair chudromach, mar eisimpleir, is e aon de na measgachadh as fheàrr de chips dachaigh Taiwan criostail dearg LED + Hangzhou gorm agus uaine LED.

Mar as trice tha structar a ’bhreic air a roinn ann an structar PCB agus bracaid iarainn, bragan copair, bragan alloy copair, msaa. coltas tanachadh no plating airgid. Tha caitheamh seasmhachd diofar stents eadar-dhealaichte. Bidh toraidhean àrd sa ghnìomhachas a ’cleachdadh stents copair nas motha. Bu chòir am bracaid a dhèanamh de chopar dearg a chaidh a thoirt a-steach agus stuthan PPA a chaidh a thoirt a-steach cho fad‘ s as urrainn gus dèanamh cinnteach à sgaoileadh teas agus seasmhachd an toraidh.

San aon dòigh, tha iarann ​​cuideachd, copar, alloy, uèir òir agus roghainnean eile, is e uèir òir dachaigheil Heraeus 99.99% aon de na toraidhean as freagarraiche. Tha a ’mhòr-chuid den inneal lìonaidh lìonaidh a thathas a’ cleachdadh ann an lampa paste clàr taisbeanaidh air a thoirt a-steach à Iapan. Atharraichidh gach companaidh pacaidh chip a ’chuibhreann foirmle sònraichte a rèir feartan an toraidh, gus am bi deagh neart teas aig an lampa paste bùird, fàilligeadh solais ìosal agus sùbailteachd cuideam.

Gus piseach a thoirt air iomsgaradh an scrion taisbeanaidh agus gus faileas an t-solais àrd-ùrlair a lughdachadh, tha bun-bheachd solas bodhaig dubh air a thoirt a-steach ann am pacadh an lampa paste faire. Bidh an inneal a ’gabhail ri dealbhadh pacaidh bodhaig dubh-dhubh, gus piseach nas fheàrr a thoirt air iomsgaradh an scrion taisbeanaidh. Tha uachdar colloid an inneal air a dhealbhadh le uachdar ceò gus an eadar-theachd meòrachail a lughdachadh gu h-èifeachdach agus gus an taisbeanadh sgrion a dhèanamh nas bog agus soilleir. Ach, bidh cleachdadh lampa bodhaig dubh gu mòr a ’lughdachadh soilleireachd an aon sruth dràibhidh, gus am bi an taisbeanadh LED leis na h-aon riatanasan solais ag àrdachadh cosgais saothrachaidh.

Gus feabhas a thoirt air ceàrn coimhead còmhnard an taisbeanaidh agus ceartachadh am parallax eadar clì is deas ìre an taisbeanaidh, ghabh luchd-saothrachaidh pacaidh nan lampaichean paste bùird cuideachd ris a ’phròiseas rèiteachaidh chip“ aon ”glyphs gus an“ toradh ”tràth a chuir an àite. rèiteachadh glyphs.

Feumar aire a thoirt don aon taisbeanadh feumaidh na bùird a thathas a ’cleachdadh airson lampa a steigeadh an aon bhaidse a chleachdadh às deidh deuchainn a dhèanamh air taghadh solais, tha e air sgàth gu bheil sin a’ cleachdadh an aon phìos de sgaradh wafer, an aon mheud den chip, anns an aon shruth dràibhidh. suidheachadh tha e eadar-dhealaichte bho tonn-tonn an t-solais fhaicsinneach air a dhèanamh, an sgaoileadh neo-eisimileachd a tha air adhbhrachadh le neo-chòmhnard ann an (wafer) agus riatanasan coitcheann bùird a thathar a ’cleachdadh san aon phìos de lampa maide sgrion feumaidh diofar tonnan a bhith taobh a-staigh + / - 5 nm ann an a row.For an aon adhbhar, chan fhaod diofar bhagaichean de scrionaichean taisbeanaidh a bhith air an measgachadh agus air an sgoltadh ann am prionnsapal.

Modal LED

Tha bun-bheachd modal taisbeanaidh LED mar thoradh de chinneasachadh mòr. Gu dearbh, tha e mu thràth na aonad matrix LED. Tha grunn mhodalan a ’dèanamh suas uachdar taisbeanaidh a’ bhogsa taisbeanaidh. Tha e air a dhèanamh suas de shlige bun (structar), bòrd PCB agus masg. Tha bòrd PCB air a chuairteachadh gu co-ionnan le lampa paste uachdar LED, a ’draibheadh ​​IC, a’ còdachadh IC, luchd-ceangail comharran agus cumhachd agus co-phàirtean dealanach eile.

Bhon uachdar, tha slige ìosal a ’mhodal dìreach mar structar giùlain de bhòrd PCB. Gu dearbh, tha a chruinneas, neart agus coileanadh sgaoilidh teas fhèin deatamach don bhuidheann taisbeanaidh. Ged a tha a ’mhòr-chuid de mhodalan air an dèanamh de phlastaig einnseanaichte, tha beagan thoraidhean àrd air an dèanamh de alùmanum. Bidh meud corporra nas lugha a’ mhodal buannachdail dha cruinneas innealachaidh agus neart slige bun a ’mhodal fhèin, ach aig an aon àm, lughdaichidh e èifeachdas toraidh.

Tha an cumhachd giùlain air a ’mhodal taisbeanaidh mòr, agus tha na riatanasan sàbhailteachd àrd cuideachd, agus mar sin tha an stuth PCB sa chumantas FR4 agus 94V0 plate.And oir tha LED na toradh taisbeanaidh planar, agus mar sin tha riatanasan àrd aig ìre warpage PCB, mar sin tha an cleachdadh coitcheann de phlàta 1-ìre. Is e tiugh an toraidh chrìochnaichte 1.6mm no 2.0mm gus dèanamh cinnteach gu bheil rèidh PCB a ’mhodal taisbeanaidh. A bharrachd air an sin, bu chòir làn bheachdachadh a dhèanamh air cuairteachadh teas ann an dealbhadh cuairt PCB gus buaidh a lughdachadh teothachd air an tiùb a tha a ’sgaoileadh solas. Anns a’ chuairt chun ìre cumhachd agus còmhdach talmhainn eadhon a ’uèirleadh, gus am bi an cuairteachadh teas co-ionnan, seachain air sgàth teas a tha air adhbhrachadh le iongantas spotan solais air a’ bhòrd.

Gus am bi na toraidhean a ’coileanadh inbhean EMC, uèirleadh PCB agus pacadh phàirtean air bòrd feumaidh dealbhadh agus taghadh mionaideach a bhith aca. Ann an dealbhadh siostam PCB, thathas a’ cleachdadh sìoltachan gus smachd a chumail air an eadar-theachd a chaidh a dhèanamh.Provide capacitor decoupling reusanta gus a dhèanamh bidh an IC dràibhidh air bòrd ag obair gu earbsach, agus lughdaich am fuaim tricead àrd anns an t-solar cumhachd, agus mar sin a ’lughdachadh EMI.Due gu buaidh inductance uèir agus paramadairean faoighiche eile, tha astar freagairt solar cumhachd agus an stiùiriche solar cumhachd aige slaodach, a nì an sruth sa bhad a dh ’fheumar gus IC a dhràibheadh ​​ann an cuairteachadh aig astar luath gu leòr. Faodaidh seach-rathad no dì-cheangail capacitors agus innealan-cuairteachaidh sgaoilte anns an t-sreath solar cumhachd solar gu luath a thoirt don inneal le bhith a’ cleachdadh stòradh lùth nan capacitors ron chumhachd. response.Correct capacitance decoupling is the key to lùghdachadh cumanta-modh EMI.Ground is e an iuchair gus EMI den bhòrd gu lèir a lughdachadh. Cleachd aon phuing stèidhichte , modh stèidhichte air talamh ioma-phuing no talamh measgaichte. Tha talamh didseatach, talamh analog agus talamh fuaim air an sgaradh, agus thathar a ’gabhail ri dealbhadh bùird ioma-fhilleadh gus dèanamh cinnteach gu bheil còmhdach plèana talmhainn ann gus casg a chuir air bacadh talmhainn cumanta.

Chan eil an IC dràibhidh saor a ’toirt seachad ach an gnìomh gnàthach seasmhach airson an LED dràibhidh (tron fhrasair cuibhreachaidh gnàthach, cha mhòr nach urrainnear atharrachadh às deidh an fhactaraidh), agus tha an smachd solais LED a’ tighinn bho chomharradh smachd far-cairt (OE + Data = PWM) , bidh an tricead ùrachadh as motha aige fo ùmhlachd crìoch na tricead cloc as àirde a tha ri fhaighinn air bòrd PCB.And le gnìomh atharrachaidh leud pulse atharrachail PWM an draibhear IC, a bharrachd air a bhith a ’toirt seachad gnìomh dràibhidh gnàthach seasmhach, faodaidh an sruth statach aige cuideachd a bhith air a dheagh ghleusadh tro na clàran togte (ie, atharrachadh buannachd gnàthach). Is e an rud a tha nas eadar-dhealaichte gu bheil e ag atharrachadh soilleireachd LED an comharra PWM a chaidh a chruthachadh leis fhèin taobh a-staigh a ’chip, is e sin, cho fad‘ s a tha an dàta soilleireachd air a thoirt dha gus an urrainn dha smachd solais LED a choileanadh aig ìre ùrachaidh nas àirde. Tha e comasach do chomas le gnìomh atharrachadh leud pulse PWM taisbeanadh àrd-inbhe a choileanadh eadhon aig freic cloc cuairteachaidh ìosal ncies (mar eisimpleir, chan eil tricead a ’ghleoc ach 6MHz, fhad‘ s a tha ICan gnàthach a ’feumachdainn co-dhiù 18MHz airson an aon reata ùrachaidh). Tha brìgh adhartach cudromach aig EMI aig lughdachadh tricead cloc PCB.

Airson IC seasmhach air a stiùireadh le sruth, tha a ’mhearachd sruth toraidh eadar sgoltagan agus prìneachan gu math cudromach. Tha a’ mhòr-chuid de ICan dràibhidh seasmhach-gnàthach ceangailte sa chumantas le comas dràibhidh solais 8 ~ 24 LED. Às deidh beachdachadh coileanta air soilleireachd taisbeanaidh, co-phàirtean bòrd PCB le dùmhlachd, ùrachadh iarrtas ùrachadh, caitheamh cumhachd agus cosgais saothrachaidh, bidh na ICan dràibhidh seasmhach-gnàthach seo gu tric ag obair còmhla ri cuairteachadh còdachaidh ann an stàite sganaidh.

Masg LED

Faodaidh masg tiùb sgaoilidh solais LED agus bòrd cuairteachaidh PCB a dhìon, gus am bi an toradh ann am pròiseas dì-stàlaidh agus làimhseachadh gus bualadh LED a sheachnadh gu milleadh lampa LED agus bòrd PCB; Aig an aon àm, faodaidh e cuideachd cuir às don mhìorbhail lèirsinneach modúlach. (le bhith a ’suidheachadh structar inneach an uachdar), gus dèanamh cinnteach gu bheil co-chruinneachadh an aonaid taisbeanaidh gun loidhnichean soilleir soilleir dorcha; faodar a chleachdadh cuideachd airson dìon UV a-muigh (tron t-sruth àrd gu h-àrd).

Leis gu bheil am masg suidhichte air beulaibh an t-solais meatair LED, bidh àite cudromach aig a structar ann an ceàrn coimhead an taisbeanaidh gu lèir. Airson an aon adhbhar, is e aghaidh an taisbeanaidh gu lèir a th ’ann, tha an cunbhalachd dath aige glè chudromach cuideachd , tha uimhir de luchd-saothrachaidh air pròiseas "spraeadh ola" a chuir an sàs gus coltas cunbhalachd bodhaig an sgrion a mheudachadh, agus tha dath inc cuideachd a ’cuideachadh le bhith a’ leasachadh iomsgaradh an taisbeanaidh.

Ged a tha am masg beag, chan eil e furasta a dhèanamh. Bu chòir cruas agus bog an stuth masg a bhith meadhanach agus bu chòir an rèidh a bhith àrd. Gu sònraichte, tha e glè dhoirbh smachd a chumail air fulangas saothrachaidh mar thoradh air an lughdachadh an dèidh crìonadh agus buaidh teothachd àrainneachd.

HUB LED

Tha an HUB na bhòrd ath-sgaoileadh chomharran a tha a ’ceangal a’ mhodal LED agus a ’chairt faighinn. Is e an dòigh shìmplidh am modal taisbeanaidh LED a cheangal ri bòrd PCB agus sreang sreang. Tha tricead aodach fosgailte deòir fosgailte gu math àrd, gu tric tha an ceangal seo buailteach do na taobhan àicheil de cheangal, ach le leasachadh an scrion bhrèagha dannsa, an tha seasmhachd comharran sgrion an iarrtais nas àirde agus nas àirde, agus mar sin a-nis airson cuid de thoraidhean àrd cleachd bòrd PCB le luchd-ceangail àrd-astar, a ’gabhail ri modh ceangail sgriubha, seachain crathadh sa phròiseas dì-dhealbhadh agus còmhdhail Tha bòrd HUB sgaoilte agus ag adhbhrachadh comharra taisbeanaidh chan eil e seasmhach.

Is e HUB an drochaid eadar an siostam smachd agus am modal taisbeanaidh. Ged a bhios solaraichean siostam smachd LED mar as trice a ’toirt seachad toraidhean HUB, bidh a’ mhòr-chuid de luchd-saothrachaidh taisbeanaidh mòr a ’dealbhadh na bùird HUB aca fhèin. Ann an dealbhadh HUB, bu chòir làn bheachdachadh a dhèanamh air dealbhadh agus seasmhachd EMI cuideachd. Cleachd pròiseas tàthaidh ceangail àrd seasmhachd, gun cheangal uèir , tha na comharran agus an solar cumhachd uile air an gluasad tro PCB, gus am bi an toradh nas pongail, pròiseas nas bòidhche, fhad ‘s a tha e a’ seachnadh cleachdadh ceangal uèir a chaidh a thoirt a-mach leis an rèididheachd giùlain. Thathas cuideachd a ’gabhail ri ath-tharraing cùl-taic anns a’ cheangal chomharran, a tha ag adhartachadh seasmhachd an toraidh.

Caibineat Taisbeanaidh LED

Le bhith a ’cur na pàirtean gu h-àrd agus am bogsa ri chèile, thèid am bogsa taisbeanaidh a thoirt gu buil. Tha co-dhèanamh na scrion àrd-ùrlar air a dhèanamh suas de phìos den bhogsa seo.
